[Airflow 실습] Task group으로 ui 관리하기

목표

• group 목적 알아보기
• task들을 group으로 묶는법에 대해 알아보기
• ui에서 group으로 표시 되어있는 부분 확인하기

group의 목적 알아보기

group을 사용하는 이유는 task의 실행 계획 과는 상관없이 ui에 대한 내용만 정리 하기 위해 사용합니다. 모듈로 빼서 group으로 관리하면 좀 관리나 재사용성이 좋아질 것 같긴합니다.

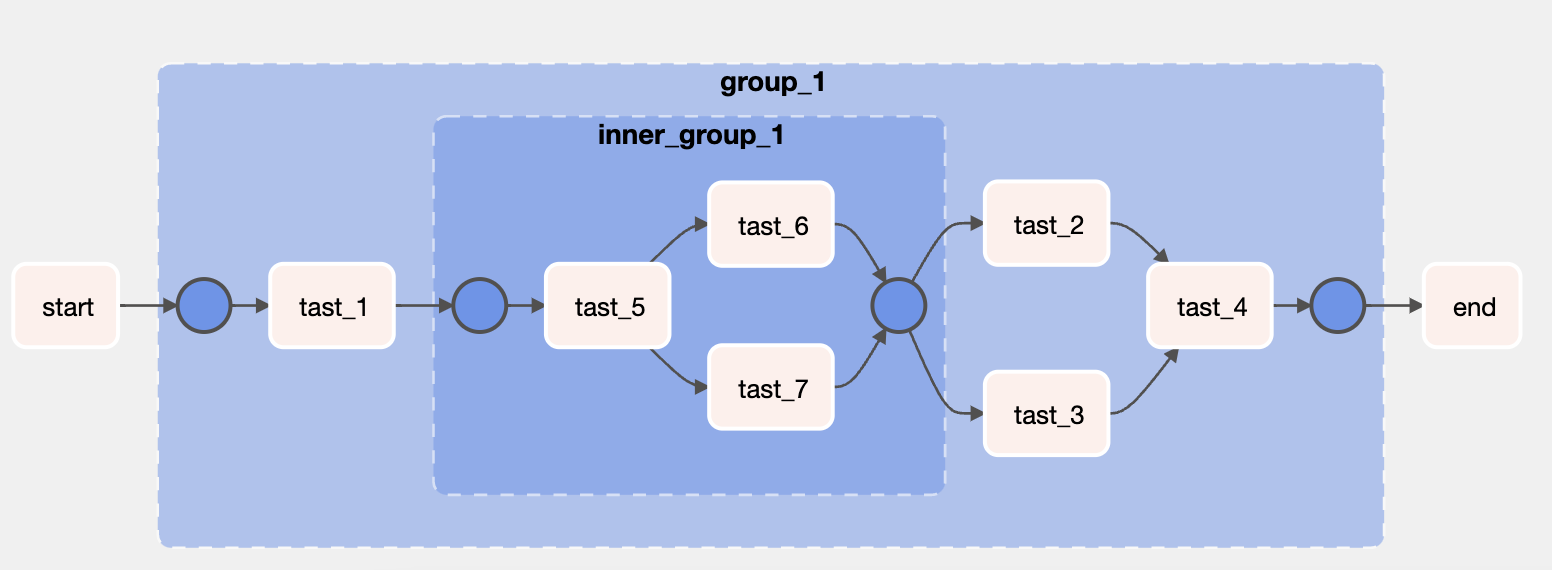

완성 사진

맨처음 group_1 으로 구성하였으며 그 안에 또 group을 넣어서 전체적으로 group이 두개 group안에 group으로 구성 하였습니다.



task들을 group으로 묶는법에 대해 알아보기

먼저 utils task_group이 있으니 확인 하시고 import하면 되겠습니다. Task를 구성하는 것과 같이Task_id가 web ui에서 보이는 명칭이며 as뒤에 쓰는 명칭이 python script에서 사용하는 명칭입니다. 그리고 as 뒤에 있는 group 명칭을 의존성 연결할 때 사용하면 끝납니다. 이렇게 하면 group 설정하는 법은 끝나니다.

# utills 안에 TaskGroup
from airflow.utils.task_group import TaskGroup

with DAG (...) as dag:

	start = ...

	# group_id가 ui 상에서 보이는 명칭, as 뒤에 명칭이 python script에서 사용하는 명칭
	with TaskGroup(group_id='inner_group_1') as innerGroup:
		  task_5 = PythonOperator(task_id='tast_5', python_callable=dump)
		  task_6 = PythonOperator(task_id='tast_6', python_callable=dump)
		  task_7 = PythonOperator(task_id='tast_7', python_callable=dump)

		  task_5 >> task_7
		  task_5 >> task_6


	end = ...

	# as 뒤에 있는 명칭으로 의존성 연결
	start >> innerGroup >> end

완성 소스

from time import sleep
from datetime import datetime, timedelta
from pendulum.tz.timezone import Timezone
from airflow import DAG
from airflow.operators.python import PythonOperator
from airflow.utils.task_group import TaskGroup

kst = Timezone('Asia/Seoul')

default_args={
    'owner' : 'eddie',
    'retries' : 1,
    'retry_delay' :timedelta(minutes=1)
}

def dump() -> None:
    sleep(3)

with DAG(
    dag_id='ex_group',
    description='group 샘플입니다.',
    default_args=default_args,
    start_date=datetime(2022,6,22, tzinfo=kst),
    schedule_interval='@once',
    tags=['test', 'group_sample'],
) as dag:

    start = PythonOperator(
        task_id='start',
        python_callable=dump
    )

    with TaskGroup(group_id='group_1') as sampleGroup:
        task_1 = PythonOperator(task_id='tast_1', python_callable=dump)
        task_2 = PythonOperator(task_id='tast_2', python_callable=dump)
        task_3 = PythonOperator(task_id='tast_3', python_callable=dump)
        task_4 = PythonOperator(task_id='tast_4', python_callable=dump)

        with TaskGroup(group_id='inner_group_1') as innerGroup:
            task_5 = PythonOperator(task_id='tast_5', python_callable=dump)
            task_6 = PythonOperator(task_id='tast_6', python_callable=dump)
            task_7 = PythonOperator(task_id='tast_7', python_callable=dump)

            task_5 >> task_7
            task_5 >> task_6

        task_1 >> innerGroup >> [task_2, task_3] >> task_4

    end = PythonOperator(
        task_id='end',
        python_callable=dump
    )

    start >> sampleGroup >> end

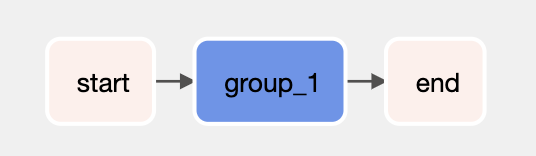

ui에서 group으로 표시 되어있는 부분 확인하기

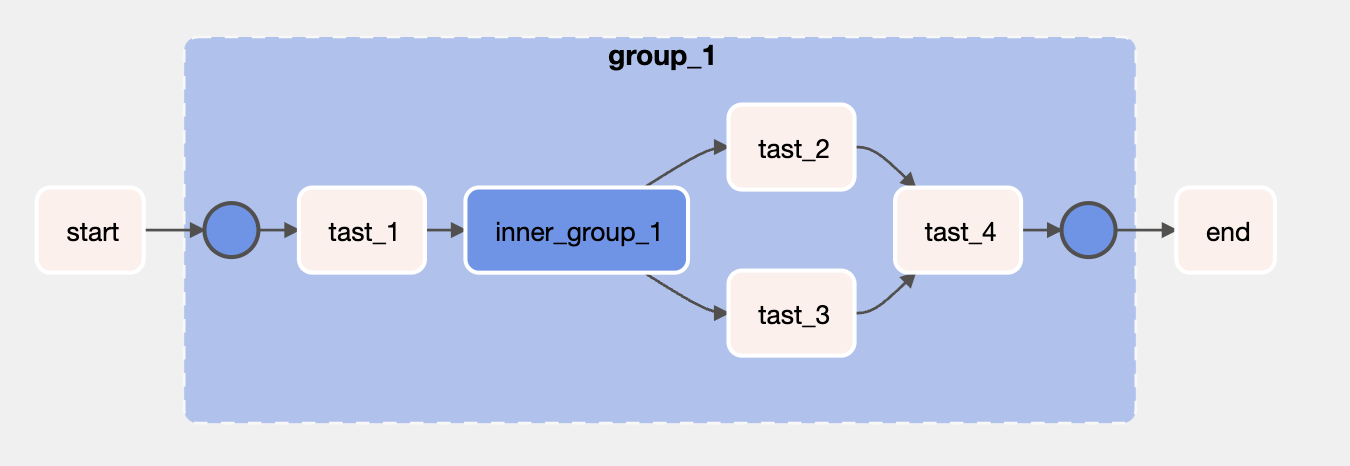

ui에서 내용을 확인 할려면 group_1 을 클릭만 하면 펼쳐지면서 화면에 보이게 됩니다.



airflow 관련 모든 소스는 github에 있습니다.

GitHub - hyunseokjoo/prac_airflow
